電氣連接線是連接器不可或缺的部分，而連接線有進線和出現之分，如果把進線和出現搞反，就會影響到整個電氣連接器的使用。本文將就給大家介紹下電氣連接線的進線和出線怎么區分，以及電氣圖連接線的表示方法是怎么樣的。

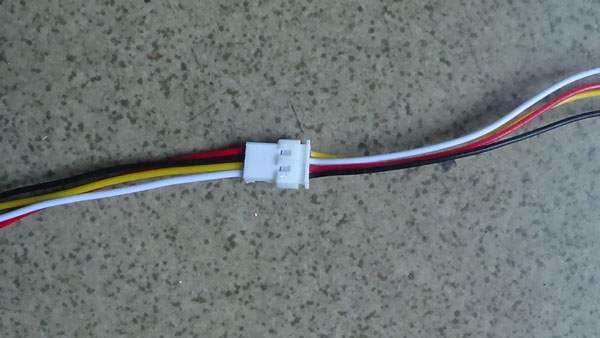

電氣連接線的進線和出線怎么區分

以高壓開關柜來說，除了有高壓進線柜之外還有輔助進線柜、PT柜、計量柜、饋線柜、提升柜等柜體。所謂的進線柜其實就是一種從外部引進電源的開關柜。一般是從供電網絡引入10kV電源，10kV電源經過開關柜將電能送到10kV母線，這種用來引和送的開關柜就是進線柜。

進線柜由低壓電源引入配電裝置的總開關柜。35—110kV及以上電壓等級的變電站，進線柜都是變壓器低壓開關柜。換句話說由變壓器低壓側輸出連接至10kV母線的初始端的第一個柜就是進線柜。

它的作用很簡單，主要擔負著整段母線所承載的電流，由于該開關柜所聯接的是主變與低壓側負荷輸出，因此它的重要性可想而知。當主變低壓側母線或斷路器發生故障時，就要要靠變壓器低壓側的過流保護跳開進線柜開關來消除故障。

成套電氣廠家一種從母線分配電能的開關柜，在變壓器低壓側安裝出口開關柜，就可以將電能經此開關柜送至低壓母線，再在低壓側安裝若干臺低壓開關柜，將電能送到各用電處。這里所用到的這些低壓開關柜都是出線柜。

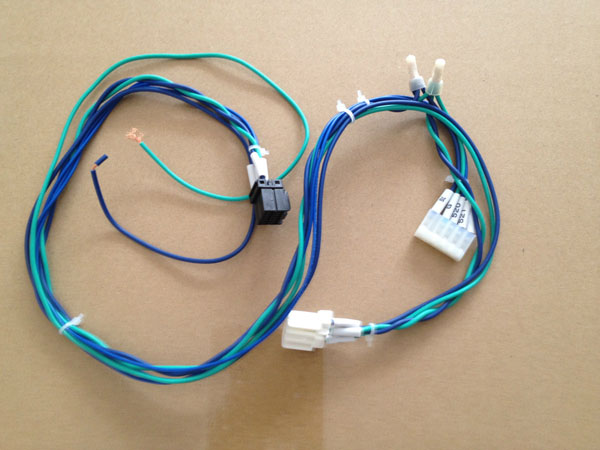

電氣圖連接線的表示方法

導線表示方法要表示電路相序的變換、極性的反向及導線的交換等，可采用交換號表示。

要表示導線的型號、截面及安裝方法等，可采用短劃指引線指引，加標導線屬性和敷設方法。比如有些導線的型號為BLV(鋁芯塑料絕緣線)，其中3根截面積為25mm2，1根截面積為16mm2，敷設方法為穿入塑料管(VG)，塑料管管徑為40mm，沿地板暗敷。

導線特征的表示方法是：橫線上面標出電流種類、配電系統、頻率和電壓等;橫線下面標出電路的導線數乘以每根導線截面積(mm2)，當導線的截面積不同時可用“ ”將其分開。

導線的連接點有“T”形連接點和多線的“ ”形連接點。對于“T”形連接點可加實心圓點，也可不加。對于“ ”形連接點必須加實心圓點，而對于交叉不連接的不能加實心圓點。

關于電氣連接線的問題，本文重點介紹了電氣連接線的進線和出線怎么區分，以及電氣圖連接線的表示方法。事實上了解電氣連接線還是很簡單的，具體的連接器上都說明，只是如果對電氣連接器不懂，盡量還是找專門的人來操作。
