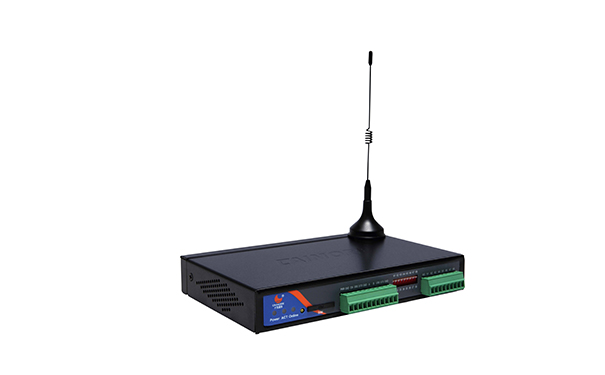

rtu控制器是構成企業綜合自動化系統的核心裝置，通常由信號輸入/出模塊、微處理器、有線/無線通訊設備、電源及外殼等組成，由微處理器控制并支持網絡系統。本文重點介紹下rtu控制器設參方法和注意事項，以及rtu和plc的區別是什么。

rtu控制器設參方法和注意事項

1、確認設參軟件版本是否正確。用控制器設參軟件讀出控制器參數，在設備參數目錄下找到網口參數。如果控制器讀出的設備參數中找不到網口參數，則將附帶的“6000.ini”文件拷貝到控制器設參軟件安裝文件下的“設備驅動”文件夾中，若拷貝前此文件夾中已有同名的“6000.ini”文件則替換掉，然后再打開設參軟件讀出參數。

2、修改本機IP、子網掩碼、網關、中心IP，確定參數的正確性。以本機IP為例，首先我們把本機IP的格式理解為這種格式：X1.X2.X3.X4。參照?qǐng)D所示參數作如下說明：① 本機IP高-參數值16進制為C0A8（高字節‘C0’的十進制為‘192’即本機IP 中X1位置的數值，低字節‘A8’的十進制為‘168’即本機IP 中X2位置的數值）；②本機IP低-參數值16進制為01CA（高字節‘01’的十進制為‘1’即本機IP 中X3位置的數值，低字節‘CA’的十進制為‘202’即本機IP 中X4位置的數值）；所以192.168.1.202即為本機IP。

3、MAC地址是否正確，一般情況下一臺設備不需要設置設備的MAC地址。但是當有多臺設備時需要更改設備的MAC地址來確保設備的MAC地址之間不會沖突，修改方法和IP修改相同。

rtu和plc的區別是什么

plc可編程邏輯控制器。可編程邏輯控制器是種專門為在工業環境下應用而設計的數字運算操作電子系統。它采用一種可編程的存儲器，在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程。

當可編程邏輯控制器投入運行后，其工作過程一般分為三個階段，即輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱作一個掃描周期。在整個運行期間，可編程邏輯控制器的CPU以一定的掃描速度重復執行上述三個階段。

rtu控制器。rtu是SCADA系統的基本組成單元。rtu是安裝在遠程現場的電子設備，用來監視和測量安裝在遠程現場的傳感器和設備，負責對現場信號、工業設備的監測和控制。rtu將測得的狀態或信號轉換成可在通信媒體上發送的數據格式，它還將從中央計算機發送來得數據轉換成命令，實現對設備的功能控制。

關于rtu控制器的問題就介紹到這里，rtu控制器是基于GPRS、3G/4G、NB-IoT等通信網絡實現遠程數據采集、處理、存儲、加密和傳輸?shù)闹悄芙K端設備。rtu控制器實現了物物相聯和人機互動。
