絕緣電阻測試儀，俗稱數字搖表、數字兆歐表，已經越來越被廣大電氣人所接受。

很多老式搖表升級上來的工程師，或者很少接觸使用搖表的新兵，往往用著用著就有很多困惑。讓我們一一盤點這些靈魂拷問：

1）絕緣電阻該怎么接線？

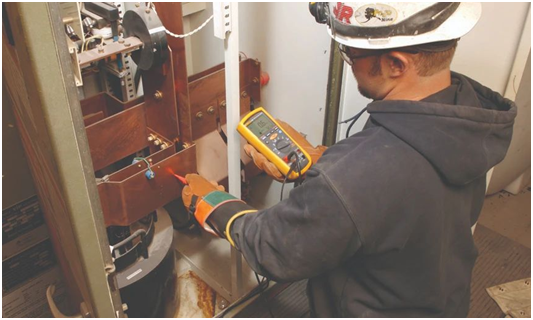

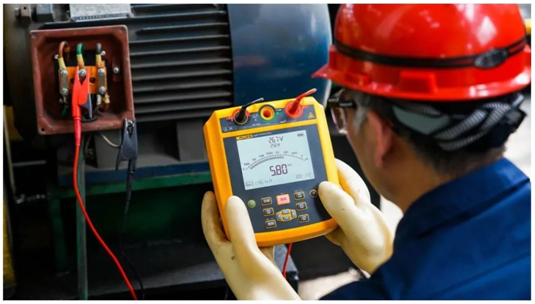

答：首先被測系統必須斷電，將絕緣表的 絕緣測試電壓端和COM端，分別接上被測物。

以帶絕緣層的導線測量為例，則一端接絕緣膠皮*，一端接金屬線，讓 測試儀-表筆-絕緣膠皮-金屬線-表筆-測試儀，成為一個回路。

[小技巧：*實際使用表筆接觸絕緣膠皮時，建議先用鋁箔等包裹絕緣膠皮，以免因為表筆接觸面過小，遺漏故障點]

2）為什么輸出電壓總是跳動？

答：絕緣電阻的基本原理可以類比一個典型的歐姆定律圖：儀表有已知內阻，會輸出恒定測試電壓，同時檢測電流。為了確保人身安全和設備安全，絕緣表設有限流保護。如果被測絕緣體電阻較低，或發生局部擊穿，或分布電容較大，限流保護功能將起作用，此時會觀察到電壓的波動。絕緣表會根據實際的電壓和電流計算絕緣電阻，測量結果仍可保持準確。

[干貨問題1：如果實際電壓上不去，說明外部絕緣阻值太小。您應該選擇更低的輸出電壓，來正確測量。]

3）高壓測量安全嗎？儀表沒有接地，如何放電？

答：福祿克絕緣表，全系標配放電電路，通過科學設計的內部負載，把測量結束后的電能回收到儀表內部消耗掉。保證使用者的安全。
