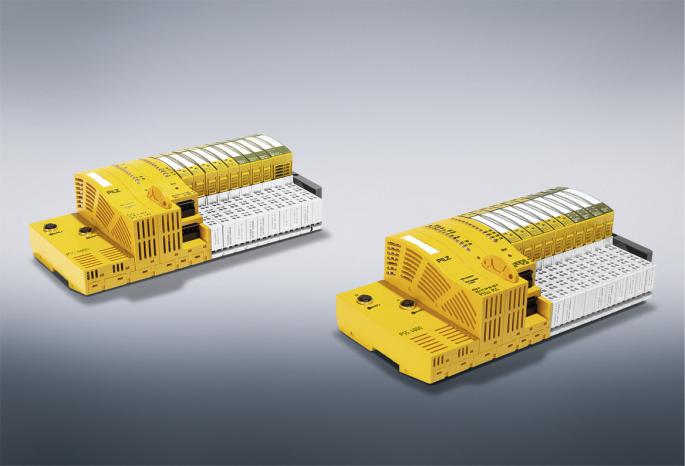

PSS 4000-R系列自動化系統是專為鐵路應用而開發的，其可以滿足車載、軌旁等惡劣嚴酷環境要求以及氣候條件。通過硬件結構的搭建以及軟件的組合可以輕松實現高性價比的、符合EN 50129標準的SIL 4系統。
依據EN 50129標準，失效安全（fail-safety）可以通過冗余性或者安全相關失效響應性來實現，具體采用哪種方式取決于系統要求的SIL等級。
lSIL 4系統要求：采用冗余性手段來實現失效安全
lSIL 3系統要求：采用安全相關失效響應性來實現失效安全

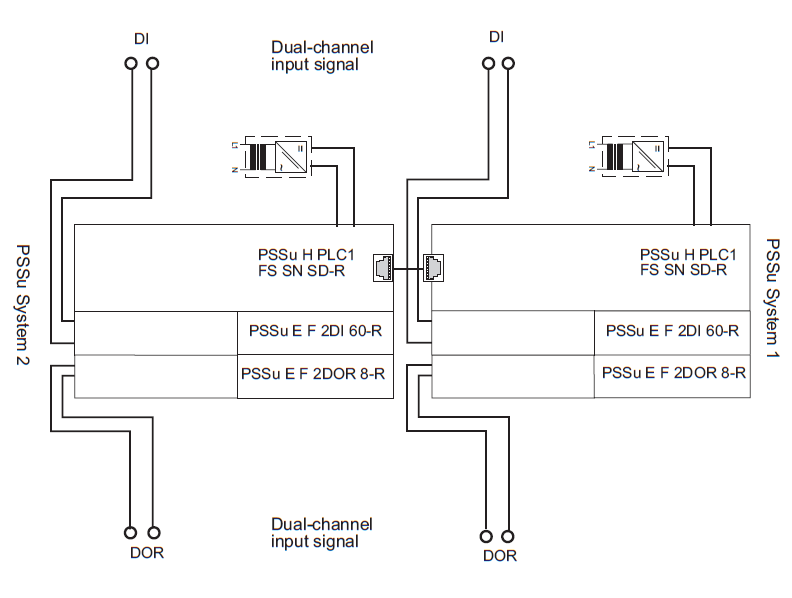

如下圖中結構每個模塊都達到了IEC 61508的SIL 3級別，這些模塊組成的2個獨立PSSu系統則可滿足EN 50129標準SIL 4的要求。2個系統間設計成冗余的結構，滿足“SIL 4系統要求--采用冗余性手段來實現失效安全”。PSSu System 1和PSSu System 2由2個獨立的電源進行供電來避免發生共因失效。
2個獨立的PSSu系統同步運行相同的用戶程序，1個單通道輸入信號會被這2個PSSu系統同時讀取，通過安全實時以太網SafetyNET p兩個PSSu系統互相交換各自輸入映像區中的數據，如果發現數據有差異的話，則被記錄為故障。同樣的，兩個PSSu系統亦會通過安全實時以太網SafetyNET p互相交換各自輸出映像區中的數據，如果發現數據有差異的話，則被記錄為故障。如果沒有發生任何故障的話，則輸出映像區的數據才會被傳輸?shù)捷敵瞿K。
PSS 4000-R系統特點
-- 運行時環境溫度可至-40℃~+70℃
-- 具有較高的橫向和縱向振動機械強度
-- 具有較高的電磁兼容性
-- 靈活的I/O模塊擴展性以及分散性
-- 滿足EN 50121, EN 50126, EN 50128, EN 50129, EN 50155以及EN 45545標準SIL 4的要求
-- 集成安全實時以太網SafetyNET p接口可滿足長距離信號傳輸需求
