實現“零碳”是全球能源發展的重點，也是國家能源發展的戰略，通過清潔能源（光伏、風電、潮汐發電等），以及更好的基礎設施建設到綠色能源的應用，構成完整的生態系統。它需要能源網絡中的每個角色發揮其關鍵作用，最終實現從發電、輸配電、用電的全流程零碳。

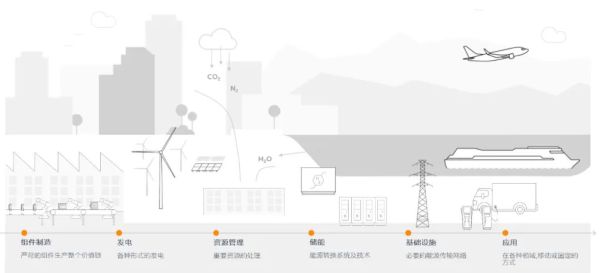

圖 1-清潔能源全鏈條
貝加萊正在為“零碳”能源轉型戰略提供基礎自動化系統的產品、技術與方案的研發、工程實施。覆蓋了光伏電池制造、風力風電機組、光伏電站、儲能、氫能、基礎設施、用電的全鏈條布局。
Power to X
電轉 X（Power to X，或P2X），是經由“氫能”來實現到各種化工燃料的轉換，它將風力發電、光伏、潮汐能等“綠色能源”通過電解轉化為“綠氫”，并通過化學合成轉為“綠色甲烷”、“綠氨”、“綠色甲醇”、“綠色汽油”等，以實現對于富余的新能源的消納。今天，新能源的不穩定性以及快速發展對于電網的輸配提出了挑戰，因此，P2X是解決這些能源問題的有效渠道，全程“綠色”。
貝加萊在 Power to X 方向的技術儲備包括在對電解槽、氣體分離以及碳捕捉、水處理方面的控制系統。如圖 2 所示。
圖 2-Power to X 概念
它包括了以下的軟硬件方案：
APROL系統用于電解槽的控制與管理；
OPC UA/IEC61850 的電力數據傳輸規約集成；
IEC62443的信息安全規約集成；
IEC61800/IEC61508/IEC61784-3功能安全集成；
集成的 Web 數據顯示；
圖 3-電解槽控制系統配置
圖 3 是電解制氫的應用場景，可針對堿水電解制氫（AIK）以及質子交換膜的制氫（PEM），提供完整的機組控制，包括前端的水處理、氣體分離，均可被納入到 APROL 的系統控制之下。
儲能與充電系統
針對電池儲能單元，貝加萊提供大型儲能站（在發電側的固定式儲能）、集裝箱式儲能站（應用側的移動儲能及充電）的管理。儲能系統通常包括了模塊化的電堆和匯流（包含電池管理 BMS）、整流 PCS/逆變、整個能源管理 EMS 系統，消防/空調機組等。
圖 4-貝加萊儲能系統配置
如圖4所示，通常 BMS 會由單片機開發的帶有 RS485/CAN 等總線的控制板，這些板可以作為從站連接到 X20 的本地控制器，或 X20BC 系列的總線控制器，匯集到中心節點的 EMS 工業 PC 上。運行能源管理/調度、優化、報警、趨勢等集中管理功能，這可以基于 APROL 系統來實現。
氫能發電
氫能發電是未來快速成長的一個領域，大型的氫能發電在船用發電機組、重型礦山車輛的應用潛力巨大。

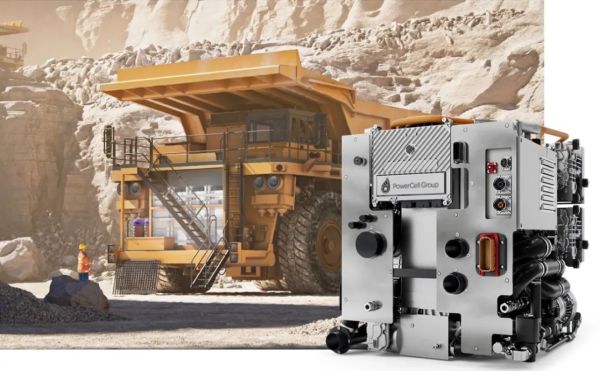

圖 5-重型車輛的氫發電機組

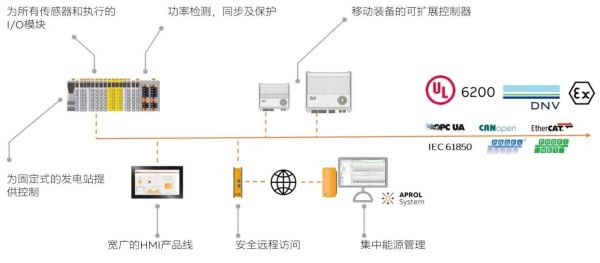

圖 6-為氫能發電機組提供的可擴展的控制系統架構
貝加萊為氫能發電機組提供功率控制所需的模塊，如 X20CM0985、為固定式的機組提供本地控制及多機組的集中能源管理，針對移動裝備（如重型礦山車輛）提供采用 X90 移動控制器的機組控制。并可通過 IEC61850 提供與電力網絡的數據連接與管理。
X20CM0985 模塊是專為電力測量與并網同步而開發的獨特的模塊，如圖 7 所示，它包括了以下能力：

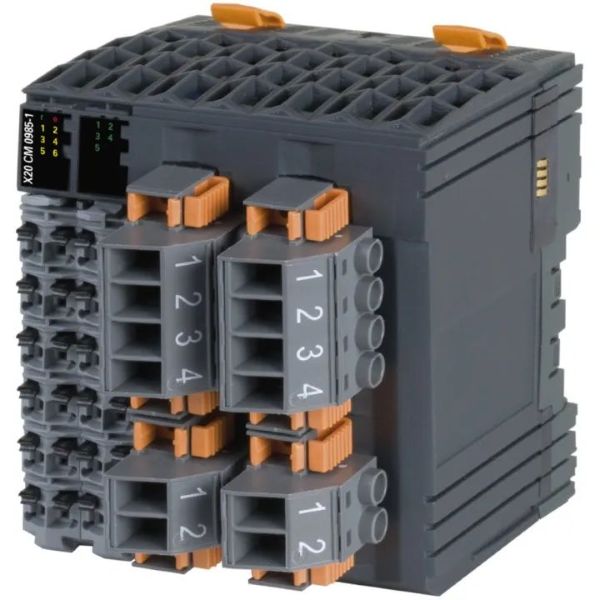

圖 7-X20CM0985電力測量與并網同步模塊
電力測量
●電力相位/電壓/電流/頻率的測量，以及直接并網
●過壓/欠壓/過頻/欠頻
●不平衡負載監控
●熱過流監控/短路監控
●不對稱電壓監控
●無功功率監控
UL6200認證
針對于電力領域的設備安全控制，在北美地區需要通過 UL6200 認證，貝加萊控制器及測量模塊經過了 UL6200 認證，以滿足機組的安全控制需求。
清潔能源生態-通信集成
電力系統實際上是一個“生態系統”，它必須有統一的連接和規范接口，才能在各個單元間實現高效的數據交互、全局的管理優化。IEC61850 是針對電力網絡，從發電側、輸配、用電側的設備建模、數據連接信息模型、數據交互的機制。IEC61850 已經被封裝為內嵌在貝加萊控制系統運行的，經由 Automation Studio 配置的標準模塊。
圖8-IEC61850滿足電力系統連接規范
貝加萊目前 IEC61850 規約覆蓋MMS服務、GOOSE 和 SVM 協議，這些都是與當前電力網絡的兼容性設計，以讓電力設備制造商、輸配電、用戶側的設備可以被有效互聯，并通過 APROL 系統集中的能源管理。
綜上所述，貝加萊已經為清潔能源制定自動化的可持續發展方案，并與全球領先的能源裝備、系統、集成商、用戶共同致力于“零碳”社會的發展。
